Bride de suspension pour le câble d'OPGW

Application

Les brides préformées de suspension sont prévues pour se relier pour le câble d'OPGW et les Polonais (tours), ramenant l'effort statique aux câbles d'OPGW aux points de soutien et augmenter la capacité de fourmi-vibration des câbles d'ADSS, amortissant contre l'effort dynamique de la vibration éolienne, aussi bien que s'assurent que le recourbement de câble ne dépassera pas la valeur permise, font le câble ne produit pas de la contrainte de flexion, de sorte que les optiques de fibre ne produisent pas la perte supplémentaire dans le câble après installation.

Structure et matériel

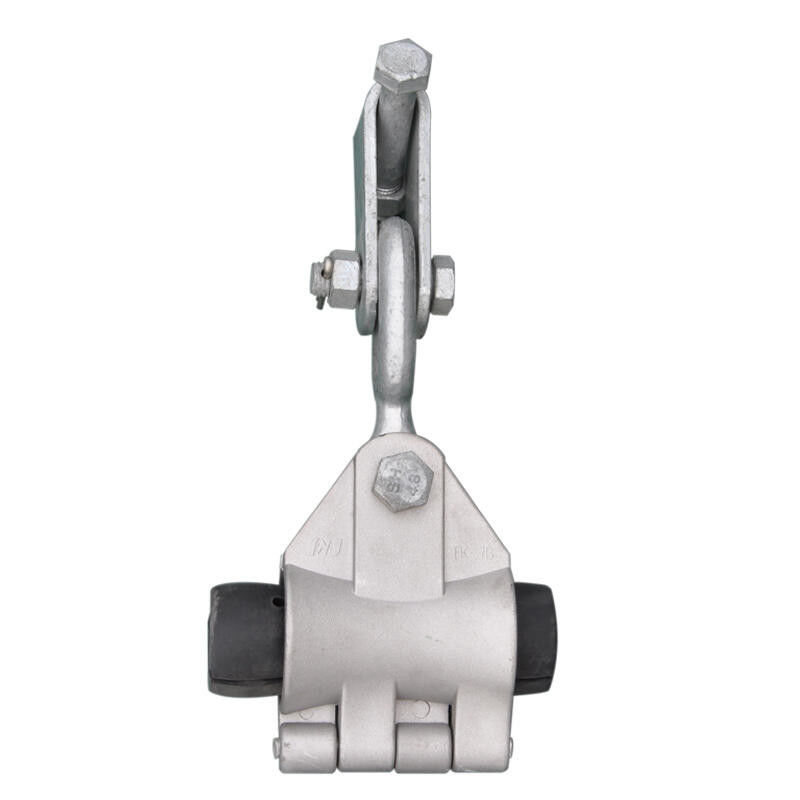

La bride préformée de suspension est cartel avec l'attelle de suspension (l'attelle de suspension est faite de rondelle en caoutchouc d'insertion, de logement, de boulon, à ressort, goupille plate de joint, d'écrou, d'attelle), Rods préformés externes, Rods préformés intérieurs.

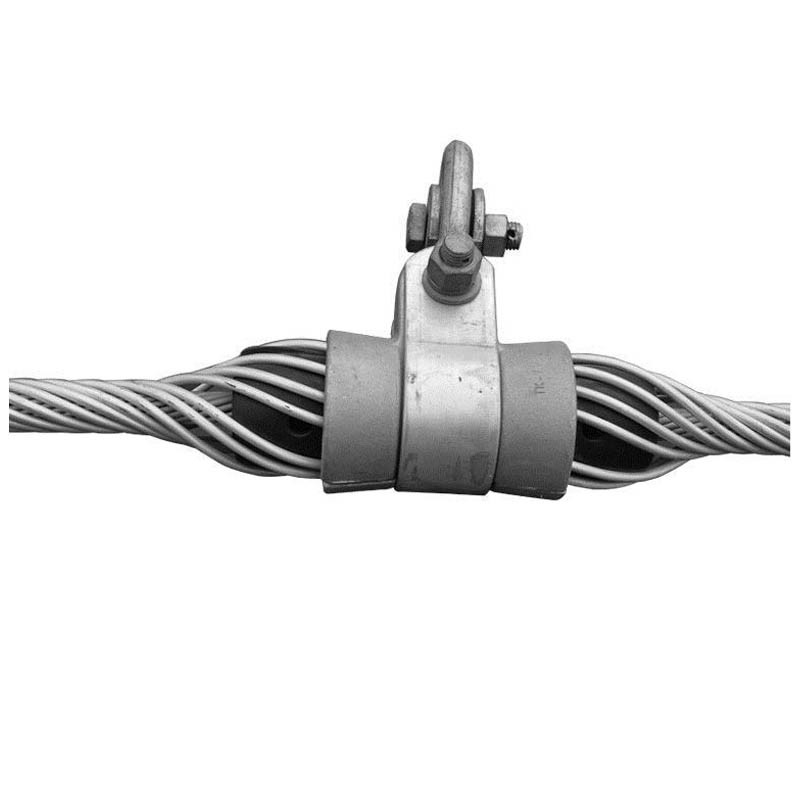

Rods préformés intérieurs, qui sont directement enveloppés en dehors de des câbles et saisis par l'insertion en caoutchouc, pour fournir la force de protection et de dureté pour les câbles. Rods préformés externes sont saisis par le logement et ont pressé l'insertion en caoutchouc.

Logement-----Il est fait d'alliage de fonte d'aluminium, qui est anticorrosif stable et meilleur dans la représentation aérienne et mécanique.

Insertion en caoutchouc----Elle est faite de caoutchouc de première qualité, composé pour la résistance à l'ozone et au produit chimique, survivant aux variations de la température de ciel et terre et à l'ensemble extrêmes de compression.

Boulon, rondelle à ressort, joint plat, écrou--- Norme galvanisée d'immersion chaude.

Pin d'attelle---- Partie standard d'Electric Power.

Rods préformés intérieurs--- Selon la représentation mécanique et la composition chimique à fait sur commande le fil d'alliage d'aluminium, avec la force à haute résistance, force de dureté et excellente résistance d'élasticité et forte de la rouille, il peut être employé pendant longtemps dans les mauvaises conditions.

Rods préformés externes--- Les mêmes à Rods préformés intérieurs.

Matériel de connexion--- Le dispositif d'accrochage, boulon en U, chape d'UB, chape de ZH sont les parties standard d'Electric Power.

Direction

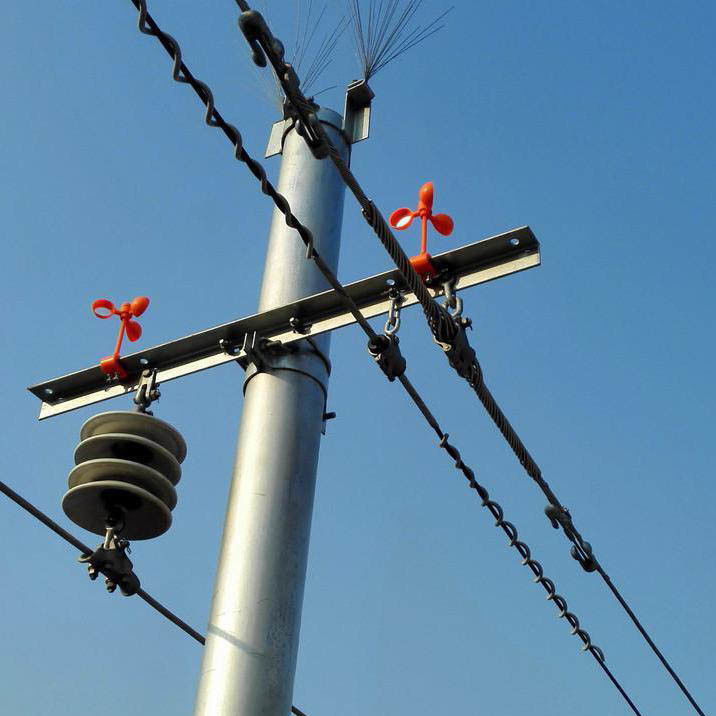

• 1. Il est conçu pour relier l'ange faisant le coin d'altitude qui est plus petit que le poteau 25° (tour) et le câble, double bride de suspension peut être de s'appliquer à la longueur de grande envergure et au grand angle d'altitude du poteau droit (tour). Une unité de bride de suspension par Polonais (tour).

• Choisissez le modèle de spécifications pour la bride de suspension correspond à la gamme de câble et à la longueur d'envergure/au Charge-poids appropriés

• Il convient au câble d'OPGW.

• Choisissez le matériel différent de connexion assortissant la bride de suspension est selon la méthode différente de ligne réelle sur Polonais (tour).
