| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | SKYLYNN or OEM, ODM |
| Certification: | ISO, ROHS, CE |
| Quantité de commande min: | 10PCS |
| Détails d'emballage: | PP METTENT EN SAC, BOÎTE INTÉRIEURE, BOÎTE EXTERNE |
| Délai de livraison: | 2-7 JOURS |
| Conditions de paiement: | T/T, L/C, UNION OCCIDENTALE |
| Capacité d'approvisionnement: | 800 000 |
| Modèle NON.: | Pince de fusion de FS-17S | La livraison: | GOUSSET |
|---|---|---|---|
| Modèle: | FS-17S | Méthode d'alignement: | Alignement précis de noyau et alignement de revêtement |
| Diamètre de fibre optique: | Revêtement : 80-150um. Couche de revêtement : 0.1-3mm | Alimentation externe: | C.A. : AC100-240V, 60Hz. 0-1.5A : C.C : DC10-15V |
| Mettre en évidence: | pince de fibre optique de la fusion 150um,pince de fibre optique de fusion de 3mm,machine de épissure FS17S de câble de fibre |
||

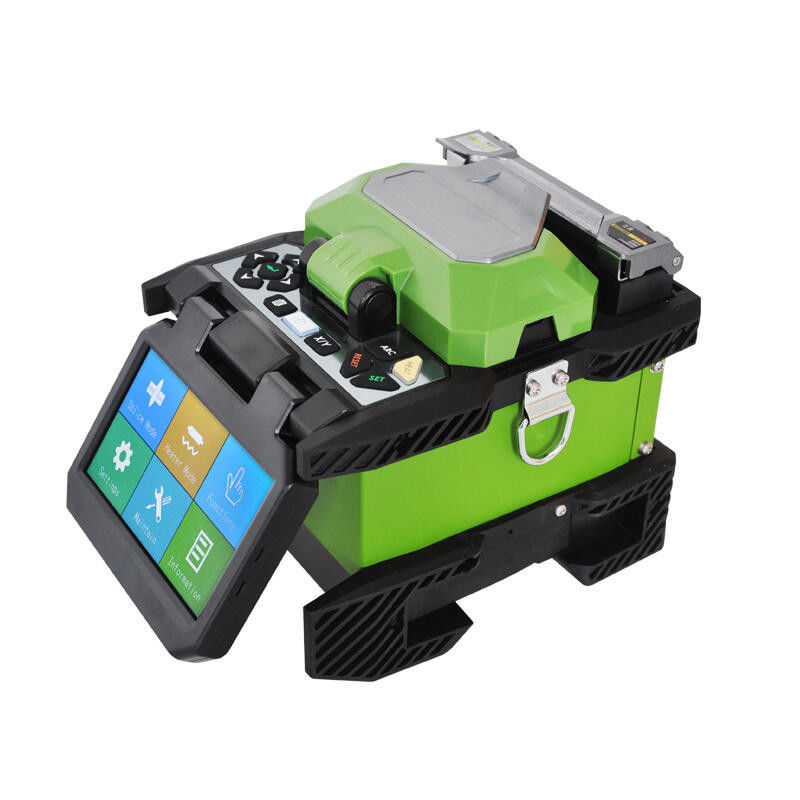

La machine de fusion de fibre est l'acte de joindre deux fibres optiques bout à bout. Le but est de fondre les deux fibres ensemble de telle manière que la lumière passant par les fibres ne soit pas dispersée ou ne soit pas réfléchie de retour par l'épissure, et de sorte que l'épissure et la région l'entourant soient presque aussi fortes que la fibre intacte. La source de chaleur employée pour fondre et fusionner les deux fibres de verre étant épissées est habituellement un arc électrique, mais peut également être un laser, une flamme de gaz, ou un filament de tungstène par lequel le courant est passé. Obtention de 16 patens d'invention et de 58 innovations techniques, une pince de fibre optique toute neuve de fusion de product-FS-17S dans lancé, grâce à la recherche 5years soigneuse de 28 ingénieurs. FS-17S met en application la structure de l'industriel-catégorie CUP+FPGA du microscope de fibre optique performant et complètement frais de HD, du moteur ultra-rapide importé et des matériaux d'alliage d'aluminium-magnésium intensivement. Comparé à notre produit de début, FS-17S pour abaisser la taille de 38%, le poids de 52%, la puissance de 57%, mais améliore la vitesse de 60%, l'adaptabilité d'environnement de 80% et la fiabilité (moyenne des temps de bon fonctionnement) d'ici 200%. Vous pouvez obtenir une expérience de épissure de fusion sans précédent.
Alignement précis de noyau de fibre, consommation de épissure de fusion très réduite de fibre ;
7s fusion rapide épissant, chauffage 18s très efficace ;
rapport optique d'image de 320 fois, fusion de 5mm épissant pour des fibres de longueur de coupe ultra-courte ;
300 groupes de modes de épissure de fusion, 100 groupes de modes de chauffage ;
10000 groupes de disques de fusion, stockage de 64 images ;
Pied en céramique de presser, V-bloc en céramique, montage tout-en-un ;
Double-direction épissant, épissure automatique, pyrocondensation intelligent ;
Interfaces de carte d'USB et d'écart-type, mise à jour logicielle automatique d'U-disque ;
La batterie au lithium modulaire intégrée, soutient 220 fois des cycles d'épissure et de chauffage.
Petit et léger :
Petit dans la taille et la lumière dans le poids, la pince est facile à porter et peut être ascenseur par une main.
Résistant à l'eau et poussière-résistant peut répondre aux exigences IP52 ;
Le montage tout-en-un satisfaire des exigences de épissure de fusion des fibres multiples, des pullovers et des fils caoutchouc-offensants avec un diamètre de revêtement de 80-150um.
FS-17S utilise les interfaces graphiques entièrement nouvelles et l'écran tactile de GUI dans la conception. Les opérateurs peuvent installer la pince et finir par connaître les informations importantes de elles simplement et directement par les interfaces graphiques.
Une unité de détection est incluse dans l'appareil de chauffage. La fonction de chauffage sera seulement permise quand le tube thermique de rétrécissement est mis dans l'appareil de chauffage, d'éviter le misoperation.
La batterie au lithium que l'on peut brancher intégrée avec la grande capacité, peut répondre à une demande fonctionnante durant toute la journée. (220 périodes typiques de fusion épissant et cycles de chauffage).
Le V-bloc en céramique avec la haute précision apporte le placement vous, commode et précis des fibres optiques et rend le nettoyage facile.
La housse de transport mulit-fonctionnelle est nouvelle dans la conception et la lumière dans le poids, a le banc de travail compact intégré. Ouvert ou étroit la couverture peut la tourner à un banc de travail.
| Modèle | FS-17S |
| Méthode d'alignement | Alignement précis de noyau et alignement de revêtement |
| Fibres applicables | Tous fibres optiques communes, fibres caoutchouc-isolées et pullovers qui répondent à des exigences d'ITU-TG. 651-653, ITU-TG.655 et ITU-TG.657. |
| Diamètre de fibre optique | Revêtement : 80-150um. Couche de revêtement : 0.1-3mm |
| Longueur de coupe | 5-16mm (a enduit le diamètre de fibre optique ≤250um) ; 10mm (diamètre de fibre optique enduit : 0.25-3mm) |
| Consommation de épissure de fusion (valeur typique) | 0.02dB (SMF) ; 0.01dB (MMF) ; 0.04dB (DSF) ; |
| Perte de retour | (NZDSF) meilleur que 60dB |
| Temps de épissure de fusion (valeur typique) | 7s |
| Temps de chauffage (valeur typique) | 18s |
| Traction de l'essai de force | 1.96-2.25N |
| Tube thermique de rétrécissement | 60mm ; 40mm et des séries de tubes thermiques de rétrécissement |
| Affichage graphique | Affichage à cristaux liquides 4.3inch performant |
| Temps de rapport optique | 320times/88times |
| Disque de épissure de fusion | 10000groups |
| Capacité de batterie | 11.1V, 6400mAH, valeur typique de fusion épissant et cycle thermique est 220times |
| Durée de vie de batterie | Les temps de remplissage de cycle atteignent 300-500, peuvent être remplacés par des clients |
| Durée de vie d'électrode | La valeur typique est 4000times, peut être remplacée par des clients |
| Éclairage de construction | Élément avec le haut-éclat et la zone pâle large |
| Environnement de travail | Temp : -35-70℃; bourdonnement: 0-95%RH, tailleau-dessusdeniveau de la mer: 0-6000m |
| Interfaces d'opération | Interfaces graphiques d'opération de GUI |
| Alimentation externe | C.A. : AC100-240V, 60Hz. 0-1.5A : C.C : DC10-15V |
| Port externe | UV/SD |
| Poids de dimensions | 120mm (W) X 130mm (H) x 154mm (D) (sans protection antivibrationne en caoutchouc) |
| 1.59KG (moteur de centre serveur) 0.37KG (batterie) |
| NON. | Nom | QTY/UNIT/SET |
| 1 | Moteur principal | 1 |
| 2 | Coupeur de fibre optique | 1 |
| 3 | Bride de Miller | 1 |
| 4 | Corde de courant alternatif | 1 |
| 5 | Adaptateur de courant alternatif | 1 |
| 6 | Électrode disponible | 1 |
| 7 | Palette de refroidissement | 1 |
| 8 | Ensemble de nettoyage | 1 |
| 9 | Manuel d'utilisation | 1 |
| 10 | Housse de transport multifonctionnelle | 1 |
