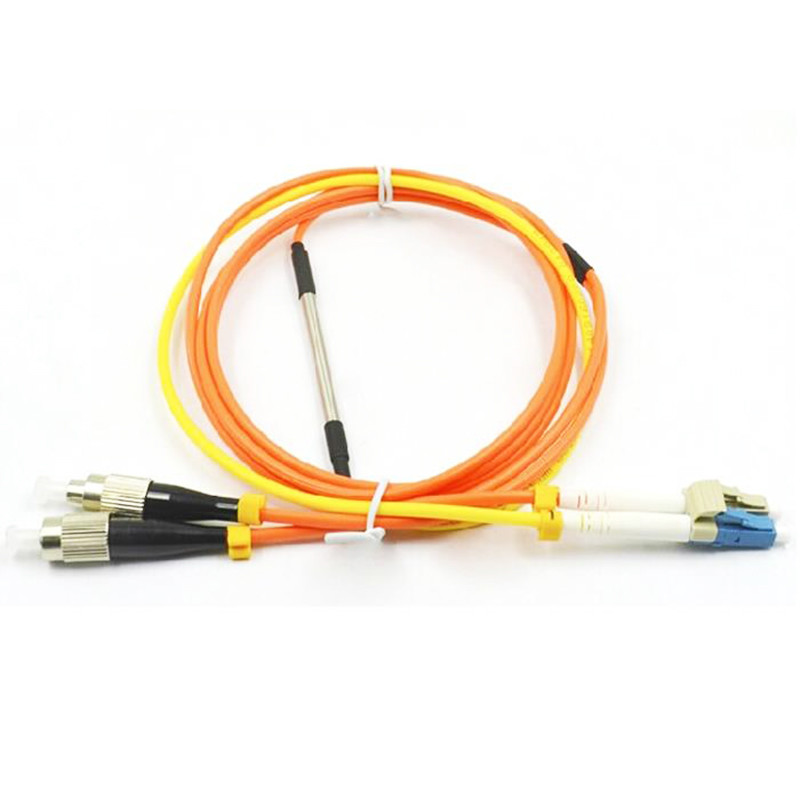

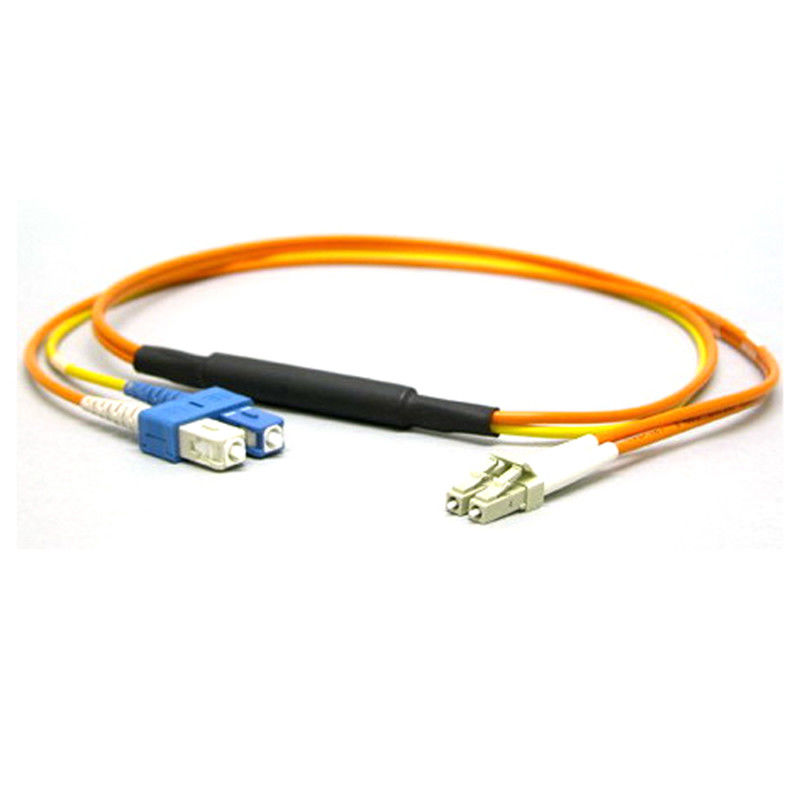

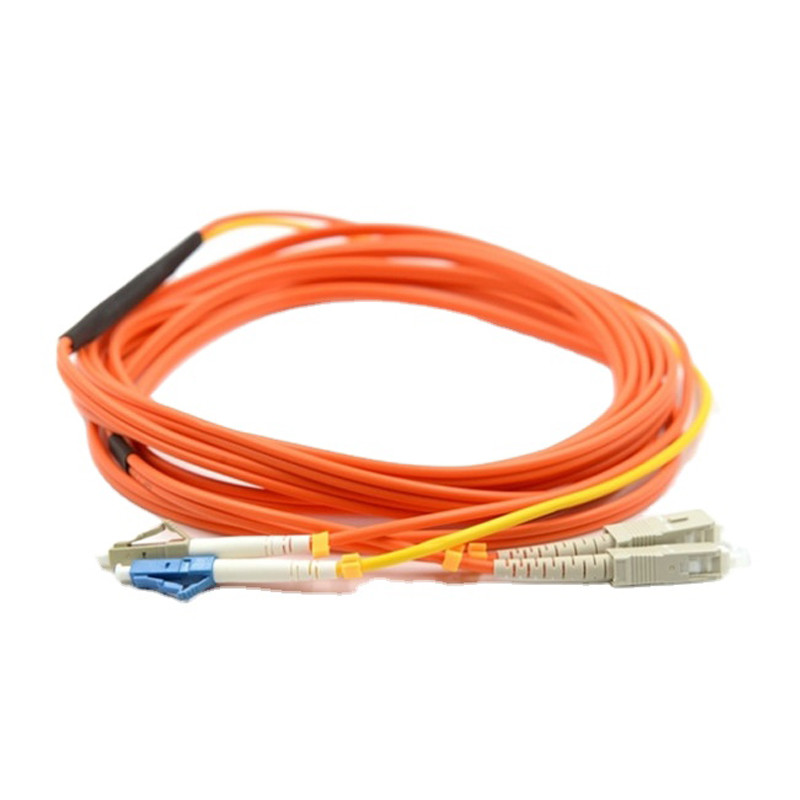

Corde de correction de fibre optique à plusieurs modes de fonctionnement à unimodal  Avance de traitement de correction de fibre de mode

Mode conditionnant Patchcords

Description

Le mode conditionnant Patchcord est conçu pour l'usage dans la solution de Gigabit Ethernet 1000BASE-LX.

Cette corde de correction duplex se compose des connecteurs sur chaque extrémité avec une compensation unimodale de fibre à une connexion de fibre multimode dans une des deux extrémités. Elle est conforme avec la norme d'application d'IEEE 802.3z. Cette corde de correction est nécessaire pour permettre - LX à 1300 modules d'émetteur-récepteur de nanomètre d'être utilisée pour Gigabit Ethernet.
Les cordes de correction de traitement de mode sont entre 2 mètres et 5 mètres de longueur. Elle n'est pas pratique pour avoir ces patchcords dans les longueurs en dehors de ces limites.
Une corde de correction de traitement de mode élimine les signaux multiples.

Caractéristiques

• Convertis Singelemode LC GBIC au tableau de connexions à plusieurs modes de fonctionnement de Sc

• 62.5/125 et 8.3/125

• Course 1000Base-LX Gigabit Ethernet au-dessus de MMF en compensant la perte de signal

• Employez les émetteurs-récepteurs unimodaux de LC GBIC sur des épines dorsales de fibre multimode avec des baies de correction de Sc

• Compense le lancement unimodal de laser du centre d'une fibre multimode

• Garantie limitée de vie

Comment les travaux de traitement de câble de mode
Le besoin de cette corde de correction optique de traitement de fibre est dû à la nature unimodale de lancement du the-LX ou des modules grandes ondes de l'émetteur-récepteur (1300nm) utilisés pour Gigabit Ethernet.

Le lancement d'un laser unimodal dans le centre d'une fibre multimode peut causer les signaux multiples pour être produit qui confondent le récepteur à l'autre bout de la fibre.

Dans ce cas, une corde de correction de traitement de mode élimine ces signaux multiples en permettant au lancement unimodal d'être compensé à partir du centre d'une fibre multimode.

Ce point excentré crée un lancement qui est semblable aux lancements à plusieurs modes de fonctionnement typiques de LED. (voir le diagramme ci-dessous)

Comment installer le câble de traitement de mode
Si votre commutateur du gigabit LX est équipé des connecteurs de Sc ou de LC, veuillez être sûr de relier la jambe jaune (unimodale) du câble au transmettez le côté, et la jambe orange (à plusieurs modes de fonctionnement) au reçoivent le côté de l'équipement.

Il est impératif que cette configuration soit maintenue sur les deux extrémités. L'échange de transmettre et recevoir peut seulement être fait sur le côté d'usine de câble. (voir le diagramme ci-dessous)

Spécifications
