Tout le câble aérien autosuffisant diélectrique d'OFS ADSS

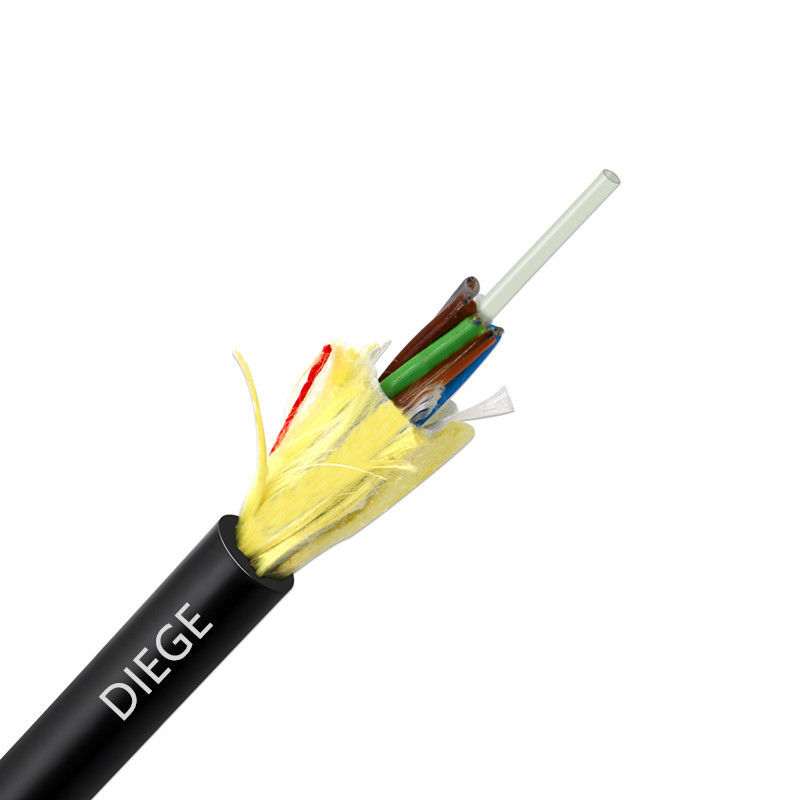

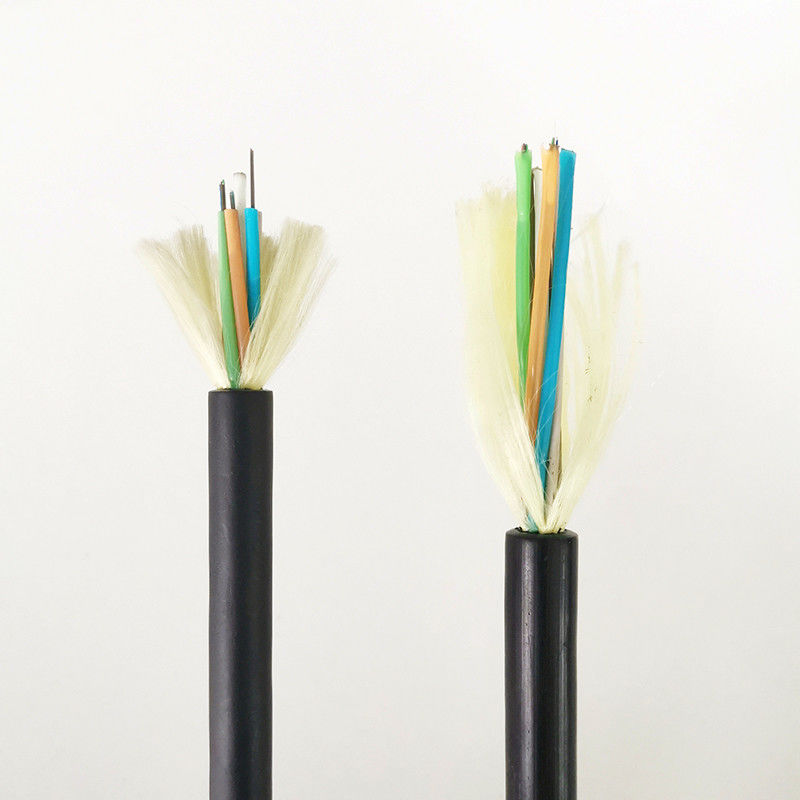

All Dielectric Self Supporting Aerial OFS ADSS Cable
All Dielectric Self Supporting Aerial OFS ADSS Cable All Dielectric Self Supporting Aerial OFS ADSS Cable All Dielectric Self Supporting Aerial OFS ADSS Cable
Informations de base
Lieu d'origine: La Chine
Nom de marque: SKYLYNN or OEM, ODM
Certification: ISO, ROHS, CE
Quantité de commande min: 2KM
Détails d'emballage: Tambour en bois
Délai de livraison: 5-10 jours
Conditions de paiement: T/T, L/C, union occidentale
Capacité d'approvisionnement: 100 000 noyaux
meilleur prix Contactez
Détail Infomation
Modèle NON.: ADSS La livraison: EXW/FOB/CIF
pays d'origine: Shenzhen Diamètre extérieur: 12,5
Surligner:

12

,

5 câble optique de fibre d'OFS ADSS

,

Câble optique aérien de fibre d'OFS ADSS

Description de produit



Tout le câble aérien autosuffisant diélectrique (ADSS)

Câble de fibre optique extérieur lâche du câble ADSS de tube de veste simple



Description pour le câble optique de fibre d'OFS ADSS

Le câble optique de fibre d'ADSS est petit dans la taille, lumière dans le poids, fort en structure, et flexible dans les applications, qui convient à la plupart des déploiements aériens extérieurs.

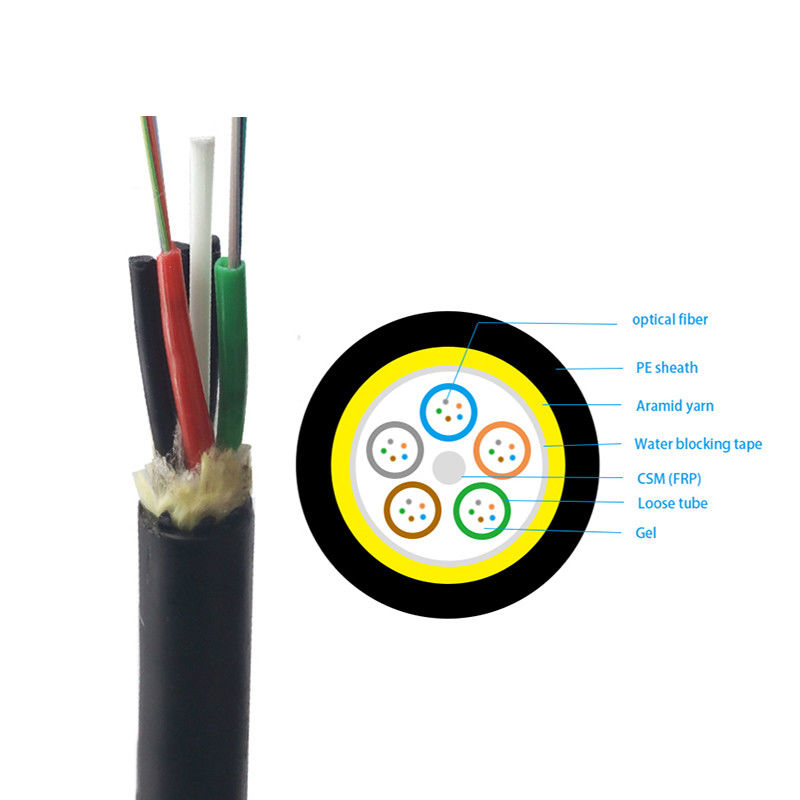

La structure du câble d'ADSS peut être divisée en structure catégorie-centrale du tube deux et structure échouée. Dans une conception centrale de tube, les fibres sont placées dans un tube lâche de PBT rempli de matériel de eau-blocage dans une certaine longueur. Alors elles sont enveloppées avec le fil d'aramid selon la résistance à la traction désirée et ont expulsé avec du PE (force de champ électrique de ≤110KV) ou à la gaine (de force de champ électrique de ≥100KV). Cette structure comporte avec de faible diamètre et léger mais a limité des longueurs.



Caractéristiques optiques

　 G.652 G.655 50/125μm 62.5/125μm
Atténuation @850nm 　 　 ≤3.0 dB/km ≤3.0 dB/km
(+20℃) @1300nm 　 　 ≤1.0 dB/km ≤1.0 dB/km
　 @1310nm ≤0.36 dB/km ≤0.40 dB/km 　 　
　 @1550nm ≤0.22 dB/km ≤0.23dB/km 　 　
Largeur de bande (classe A) @850nm 　 　 ≥500 mégahertz·kilomètre ≥200 mégahertz·kilomètre
@1300nm 　 　 ≥1000 mégahertz·kilomètre ≥600 mégahertz·kilomètre 　
Ouverture numérique 　 　 0.200±0.015NA 0.275±0.015NA
Λcc de longueur d'onde de coupure de câble ≤1260nm ≤1480nm 　 　



Paramètres techniques

Diamètre extérieur kN de tension de poids KN de tension de Ref.daily max.working KN fonctionnant permis maximum de tension KN de force de coupure Porteur central CSA mm2 Module d'élasticité kN/millimètre2 Coefficient ×10-6/k d'expansion de la chaleur Envergure appropriée (m) (norme de NESC, m)
Gaine de PE À la gaine B C D
12,5 125 136 1,5 4 10 4,6 7,6 1,8 160 100 140 100
13 132 142 2,25 6 15 7,6 8,3 1,5 230 150 200 150
13,3 137 148 3 8 20 10,35 9,45 1,3 300 200 290 200
13,6 145 156 3,6 10 24 13,8 10,8 1,2 370 250 350 250
13,8 147 159 4,5 12 30 14,3 11,8 1 420 280 400 280
14,5 164 177 5,4 15 36 18,4 13,6 0,9 480 320 460 320
14,9 171 185 6,75 18 45 22 16,4 0,6 570 380 550 380
15,1 179 193 7,95 22 53 26,4 18 0,3 670 460 650 460
15,5 190 204 9 26 60 32,2 19,1 0,1 750 530 750 510
15,6 194 208 10,5 28 70 33 19,6 0,1 800 560 800 560
16,3 211 226 12,75 34 85 40 20,1 0,1 880 650 880 650
16,8 226 242 15,45 41 103 48 24 -0,4 1000 750 1000 760
17,2 236 253 16,2 45 108 51 25,1 -0,5 1100 800 1100 830
17,9 249 266 18 50 120 58,8 26,1 -0,8 1180 880 1180 900



Caractéristiques pour le câble optique de fibre d'OFS ADSS

  • Peut être installé sans couper la puissance
  • Poids léger et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des tours et des backprops
  • Longueurs de grande envergure
  • Bonne représentation de résistance et de température à la traction
  • La durée de conception est de 30 ans
