Description de produit

Gaine de double de câble de rond de FTTH pour usage extérieur/d'intérieur 4.6mm

Description

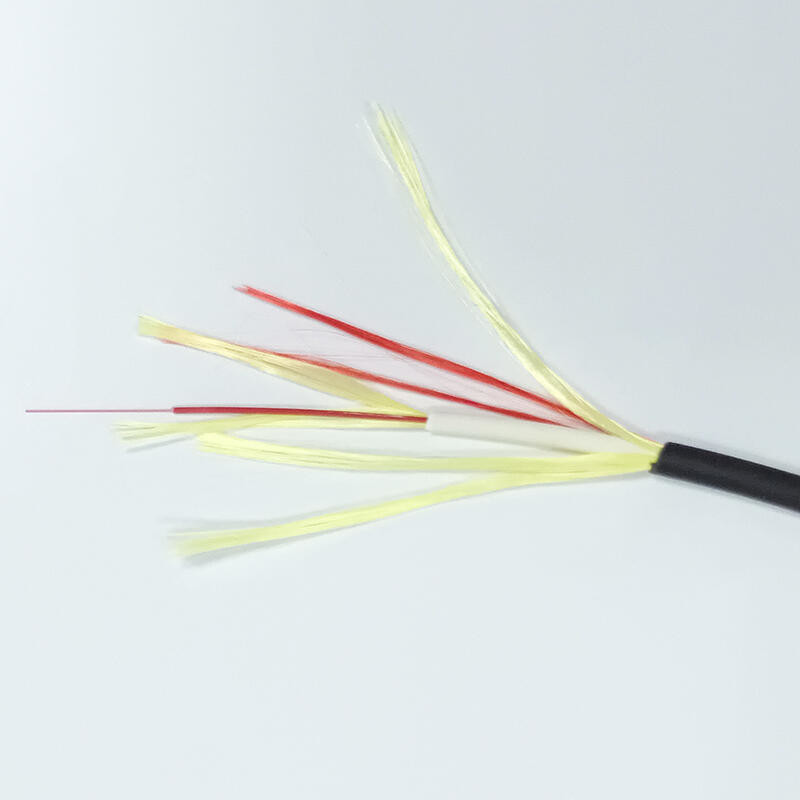

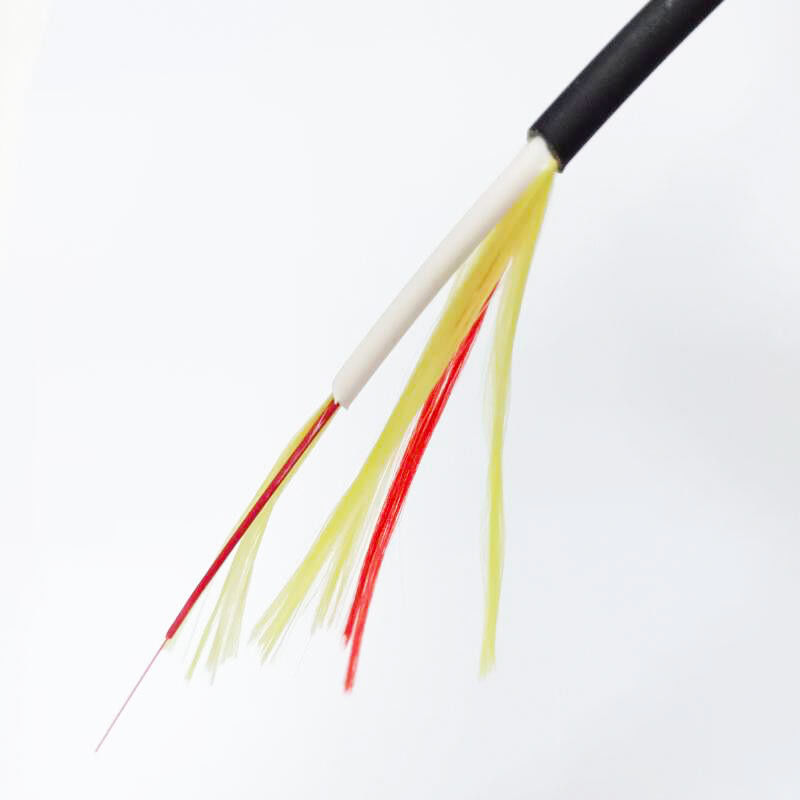

En entrant dans un bâtiment, la gaine externe du câble est simplement enlevée pour exposer la veste ignifuge intérieure. L'opération est rapide et permet l'installation facile d'un environnement extérieur à un environnement d'intérieur sans besoin de deux câbles différents et d'un joint de câble.
Le câble d'interface est principalement prévu pour l'installation directe, c.-à-d. installation avec des agrafes ou des agrafes ou l'acheminement à l'intérieur des caniveaux et des bâtis de câble. Cette technique d'installation met des conditions dures supplémentaires sur les câbles en termes de représentation de courbure, résistance d'écrasement et d'autres rameters mécaniques de PA.

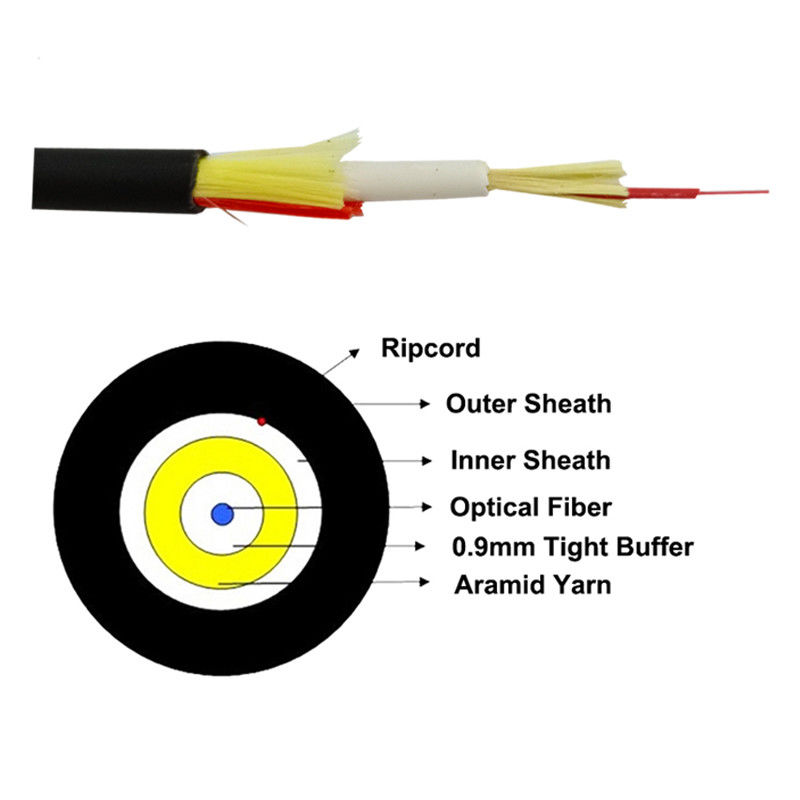

Le double câble de veste de LSZH est un câble d'interface à fibres optiques pour applications d'intérieur/extérieures de FTTx. La double conception unique de veste permet au câble d'être installées dehors aussi bien qu'aux sections courtes à l'intérieur. Le câble a les gaines ignifuges de double basse fumée, l'externe est une variante noire UV-résistante.
Le câble d'interface a la représentation extrêmement bonne de courbure due à la fibre G657 et à la restriction incorporée de courbure de la constitution. Le câble commandera par lui-même le vrillement minimum de rayon et d'autorisation de cintrage.

Caractéristiques de câble

L'aramid de haute résistance bavardent le porteur central assure la force à haute résistance et la stabilité à long terme par transmission
Petit diamètre extérieur, léger, ignifuge, facile à dépouiller, à faible atténuation, physiquement mou
Direct épissant entre les câbles tendus de tampon et n'avoir besoin d'aucune boîte ou tresse de voie de raccordement
Approprié à l'installation, à l'opération, et à commode pour l'entretien

Applications

Comme bâtiment au câble se reliant de construction
En tant que câble mou d'intérieur le long du mur, du plafond, entre les couches et dans des conduits
Comme tresses, connecteurs et cordes de correction mobiles pour le matériel de transmission

Paramètres techniques de câble

Compte de fibre	1
OD (millimètre)	4.5±/0.2
Câble	Matériel	LSZH UV
Épaisseur (millimètres)	0.9±0.1
OD (millimètre)	3.0±0.1
Câble intérieur	Matériel	LSZH
Épaisseur (millimètres)	0.5±0.05
OD (millimètre)	0.85±0.05
Tampon	Matériel	LSZH
Le nominal pèsent t (kg/km)	24
Force de Max.tensile (N)	Long terme	120
À court terme	240
Rayon de Min.Bending (millimètre)	Charge statique	10D
Dynamique	20D
Résistance de Max.Crush (N/100mm)	Long terme	300
À court terme	1000
Porteurs centraux	Fil d'Aramid
Protection de l'environnement	RoHS CONFORME
Ortransportation de stockage	-20~70℃
Opération	-20~60℃
Température ambiante	Installation	-20~60℃

Caractéristiques optiques G657A2

Caractéristiques	Conditions	Valeurs spécifiques	Unités
Caractéristiques géométriques
Diamètre de revêtement	125.0±0.7	µm
Non-circularité de revêtement	≤0.7	%
Diamètre de revêtement	245±5	µm
Erreur de concentricité de revêtement/revêtement	≤12	µm
Non-circularité de revêtement	≤6.0	%
Noyau/erreur concentricité de revêtement	≤0.5	µm
Boucle	≥4	m
Caractéristiques optiques
1310nm	≤0.35	dB/km
1383nm	≤0.35	dB/km
1550nm	≤0.21	dB/km
Atténuation	1625nm	≤0.23	dB/km
Atténuation contre la longueur d'onde maximum. Une différence	1525~1575nm	≤0.02	MHz*km
1285~1330nm	≤0.03	MHz*km
Longueur d'onde zéro de dispersion	1300~1324	nanomètre
Pente zéro de dispersion	≤0.092	picoseconde (nm2*km)
Dispersion de mode de polarisation
Fibre individuelle maximum de PMD	≤0.1	ps/km1/2
Valeur de lien de conception de PMD	≤0.06	ps/km1/2
Force typique	0,04	ps/km1/2
Longueur d'onde découpée par câble	≤1260	nanomètre
Diamètre de champ de mode	1550nm	9.3~10.3	µm
1310nm	8.4~9.3	µm
Indice de réfraction de groupe	1550nm	1,467
1310nm	1,466
Caractéristiques environnementales	1310nm, 1550nm&1625nm
Recyclage de la température	-60℃ à +85℃	≤0.05	dB/km
recyclage de Température-humidité	-10℃ à +85℃, Rhésus de 4% à de 98%	≤0.05	dB/km
Immersion de l'eau	23℃, 30 jours	≤0.05	dB/km
La chaleur sèche	85℃, 30 jours	≤0.05	dB/km
La chaleur humide	85℃, 85%RH, 30 jours	≤0.05	dB/km
Spécifications mécaniques
Essai de preuve	≥9.0	N
	≥1.0	%
	≥100	kpsi
Macro perte induite de recourbement
rayon de 1Turns @5mm	1550nm	≤0.15	DB
rayon de 1Turns @5mm	1625mm	≤0.45	DB
rayon de 1Turns @7.5mm	1550nm	≤0.08	DB
rayon de 1Turns @7.5mm	1625mm	≤0.25	DB
rayon de 1Turns @10mm	1550nm	≤0.03	DB
rayon de 1Turns @10mm	1625mm	≤0.10	DB
Force de revêtement de bande	Force moyenne typique	1,5	N
Force maximale	≥1.3 ≤8.9	N
Paramètre dynamique de susceptibilité de corrosion sous contrainte	27

Produit Tag:

Lieu d'origine:	LA CHINE
Nom de marque:	SKYLYNN or OEM, ODM
Certification:	ISO, ROHS, CE

Quantité de commande min:	2KM
Détails d'emballage:	TAMBOUR EN BOIS, CARTON
Délai de livraison:	5-10 JOURS
Conditions de paiement:	T/T, L/C, UNION OCCIDENTALE
Capacité d'approvisionnement:	100 000 noyaux
