50 câble de fibre optique du µm FTTH

Câble de fibre optique de FTTP FTTH

fibre 2F optique de fil de baisse

Description de produit

Câble optique tendu d'intérieur/extérieur de fibre de la canalisation verticale OFNR de distribution de tampon

Baisse aérienne de câble d'interface de FTTH FTTP pour les lignes aériennes

Description

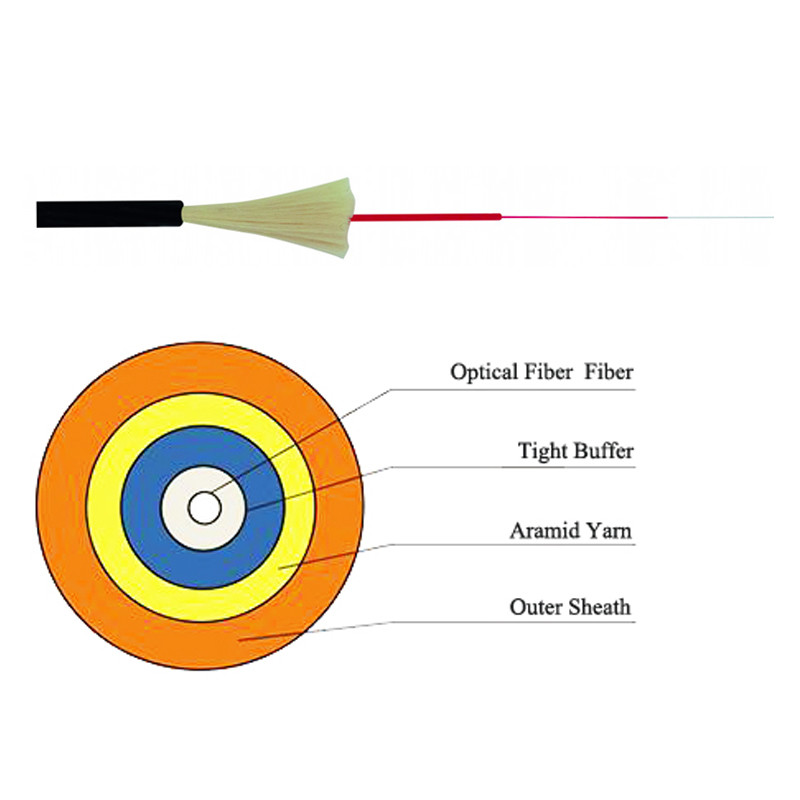

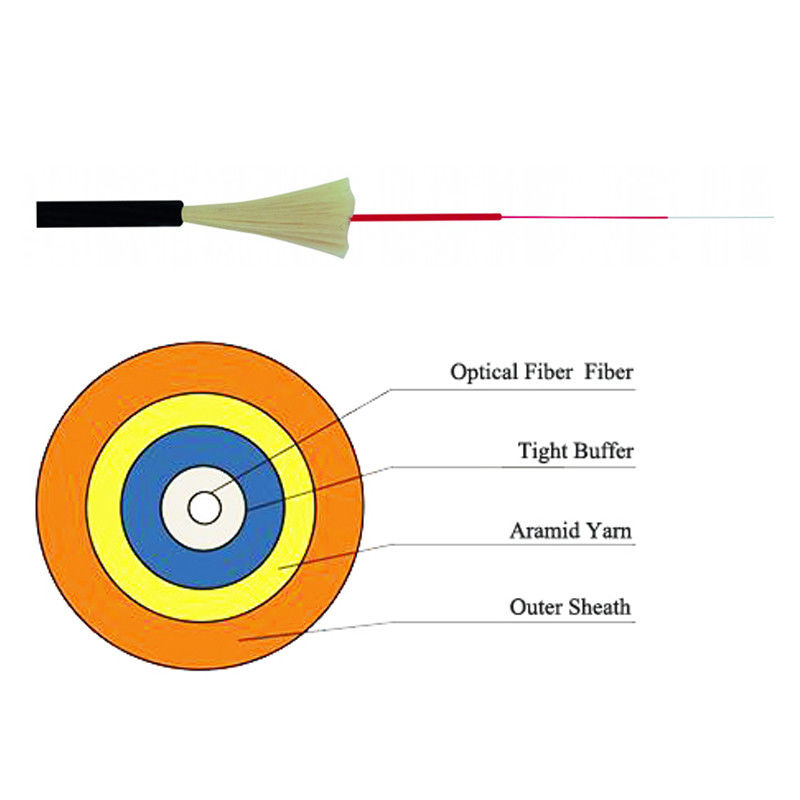

Les câbles optiques de canalisation verticale de fibre sont câbles ignifuges, UV-résistants, d'intérieur/extérieurs conçus pour aérien, conduit et applications direct-enterrées sans le besoin d'épissure de transition en entrant dans le bâtiment. Disponible dans des comptes de fibre de 1-24 fibres, la construction serré-protégée facilite un arrêt plus facile pour des applications de bas-fibre-compte dans le LAN (LAN) et élimine le besoin de kits de sortance. Le µm 900 TBII de code à couleurs des caractéristiques de conception TIA-598 a protégé des fibres pour l'identification facile, à dépouillement cohérent et l'arrêt direct. Disponible dans les versions du µm 50, du µm 62,5, unimodales et hybrides, la constitution répond à des critères d'essai d'ICEA S-104-696 et est également OFNR et FT-4 énumérés pour la canalisation verticale et l'usage d'usage universel. Le rayon de petit diamètre et de cintrage du câble tiennent compte de l'installation facile dans des secteurs espace-contraints tandis que la technologie de eau-blocage innovatrice est idéale pour des applications d'OSP.

Caractéristiques

900um a fortement protégé
L'eau bloquant des fils d'aramid fournit la force suffisante au câble pour éviter des dommages pendant l'installation
Gaine de LSZH
Câble de déclenchement sous la gaine externe pour le retrait facile de la veste de LSZH
Porteurs centraux de fil d'Aramid
La copie de veste assure la compatibilité d'identification des produits et de fibre
Les tampons dépouillent uniformément entre 3,5 - 5 livres-f, d'utile pour l'arrêt sur place
100% optiquement inspecté et examiné pour être compatible
RoHS conforme

Application

Conçu pour l'usage dans les environnements d'intérieur et extérieurs dans les systèmes de câblage structurés pour l'épine dorsale et ou l'interconnexion de bâtiment.
Le câble incorpore l'eau “sèche” bloquant des propriétés appropriées pour l'usage externe protégé dans le plateau couvert, le conduit, les conduits souterrains et des tunnels.
Les vestes colorées ont une résistance UV réduite une fois comparées pour noircir.

Caractéristiques optiques (G657A2)

Caractéristiques	Conditions	Valeurs spécifiques	Unités
Caractéristiques géométriques
Diamètre de revêtement	125.0±0.7	µm
Non-circularité de revêtement	≤0.7	%
Diamètre de revêtement	245±5	µm
Erreur de concentricité de revêtement/revêtement	≤12	µm
Non-circularité de revêtement	≤6.0	%
Noyau/erreur concentricité de revêtement	≤0.5	µm
Boucle	≥4	m
Caractéristiques optiques
1310nm	≤0.35	dB/km
1383nm	≤0.35	dB/km
1550nm	≤0.21	dB/km
Atténuation	1625nm	≤0.23	dB/km
Atténuation contre la longueur d'onde	1525~1575nm	≤0.02	MHz*km
maximum. Une différence	1525~1575nm	≤0.02	MHz*km
1285~1330nm	≤0.03	MHz*km
Longueur d'onde zéro de dispersion	1300~1324	nanomètre
Pente zéro de dispersion	≤0.092	picoseconde (nm2*km)
Dispersion de mode de polarisation
Fibre individuelle maximum de PMD	≤0.1	ps/km1/2
Valeur de lien de conception de PMD	≤0.06	ps/km1/2
Force typique	0,04	ps/km1/2
Longueur d'onde découpée par câble	≤1260	nanomètre
Diamètre de champ de mode	1550nm	9.3~10.3	µm
1310nm	8.4~9.3	µm
Indice de réfraction de groupe	1550nm	1,467
1310nm	1,466
Caractéristiques environnementales	1310nm, 1550nm&1625nm
Recyclage de la température	-60℃ à +85℃	≤0.05	dB/km
recyclage de Température-humidité	-10℃ à +85℃,	≤0.05	dB/km
recyclage de Température-humidité	Rhésus de 4% à de 98%	≤0.05	dB/km
Immersion de l'eau	23℃, 30 jours	≤0.05	dB/km
La chaleur sèche	85℃, 30 jours	≤0.05	dB/km
La chaleur humide	85℃, 85%RH, 30 jours	≤0.05	dB/km
Spécifications mécaniques
Essai de preuve	≥9.0	N
≥1.0	%
≥100	kpsi
Macro perte induite de recourbement
rayon de 1Turns @5mm	1550nm	≤0.15	DB
rayon de 1Turns @5mm	1625mm	≤0.45	DB
rayon de 1Turns @7.5mm	1550nm	≤0.08	DB
rayon de 1Turns @7.5mm	1625mm	≤0.25	DB
rayon de 1Turns @10mm	1550nm	≤0.03	DB
rayon de 1Turns @10mm	1625mm	≤0.10	DB
Force de revêtement de bande	Force moyenne typique	1,5	N
Force maximale	≥1.3 ≤8.9	N
Paramètre dynamique de susceptibilité de corrosion sous contrainte	27

Spécifications

SPÉCIFICATIONS	UNITÉ	4F	6F	8F	12F	24F
Diamètre nominal de câble	millimètre	5,8	6,2	6,8	6,6	8,2
Poids nominal	kg/km	28	33	36	41	58
Température ambiante	°C	-10 à 70
Max Pulling Tension	N	600	600	600	600	900
Max. Crush Resistance	N/100 millimètre	500	500	500	500	500
Écrasement à long terme	N/100 millimètre	250	250	250	250	250
Rayon de cintrage minimal – sous la charge	millimètre	120	124	136	144	160
Rayon de cintrage minimal – aucune charge	millimètre	89	93	102	108	120
Le code couleurs pour des fibres et des tubes	Bleu, orange, vert, Brown, gris, blanc, rouge, noir, jaune, violet, rose, Aqua

Produit Tag:

Lieu d'origine:	LA CHINE
Nom de marque:	SKYLYNN or OEM, ODM
Certification:	ISO, ROHS, CE

Quantité de commande min:	2KM
Détails d'emballage:	TAMBOUR EN BOIS, CARTON
Délai de livraison:	5-10 JOURS
Conditions de paiement:	T/T, L/C, UNION OCCIDENTALE
Capacité d'approvisionnement:	100 000 noyaux
